Menangani Cabaran Global Penuangan Acuan: Penyelesaian Komprehensif bagi Kawalan Liang Pasir dan Liang Udara

Menangani Cabaran Global Penuangan Acuan: Penyelesaian Kawalan Penuh bagi Kecacatan "Liang Pasir dan Liang Udara" untuk Penuangan Acuan Aluminium Berketepatan Tinggi

Dalam pembuatan komponen automotif jitu, "liang pasir" dan "liang udara" (secara kolektif dipanggil kecacatan lubang) di dalam komponen penuangan acuan (die casting) adalah pembunuh utama prestasi mekanikal dalam industri. Kecacatan sebegini bukan sahaja menyebabkan kadar skrap yang tinggi semasa proses pemesinan (machining) seterusnya, malah akan mencetuskan penumpuan tegasan di bawah bebanan kerja tinggi di kilang pemasangan hos (OEM), yang akhirnya mengakibatkan keretakan lesu pada komponen.

Berdasarkan piawaian kawalan kualiti gred automotif, JIAZHAN Industrial merungkai dan mengatasi cabaran teknikal ini di sepanjang keseluruhan rantaian—daripada penapisan leburan aluminium dan reka bentuk saluran acuan (runner) sehinggalah kepada kawalan parameter suntikan dan pemeriksaan akhir.

I. Analisis Punca Utama Kecacatan Liang Pasir dan Liang Udara

Lubang dalaman pada penuangan acuan diklasifikasikan kepada tiga jenis berdasarkan sifat mekanikal dan fizikalnya:

1、Liang Udara Terperangkap (Entrapment Porosity): Semasa suntikan berkelajuan tinggi, gas di dalam rongga acuan (mold cavity) tidak dapat dikeluarkan tepat pada masanya dan terperangkap oleh aliran logam cecair laju, membentuk dinding dalaman yang licin.

2、Liang Udara Hidrogen (Hydrogen Porosity): Leburan aluminium sangat mudah menyerap hidrogen semasa peringkat peleburan dan penahanan suhu. Semasa pengerasan, hidrogen tidak mempunyai masa yang cukup untuk keluar, lalu berkumpul menjadi liang mikroskopik.

3、Liang Pengecutan (Shrinkage Porosity): Aloi aluminium mengecut dalam volum sebanyak kira-kira 3% hingga 6% apabila berubah daripada keadaan cecair kepada pepejal. Jika terdapat kekurangan bekalan cecair aluminium di hujung aliran, lubang pengecutan yang berbentuk tidak sekata dan koyak akan terbentuk di kawasan simpang haba (thermal nodes).

II. Penyelesaian Kawalan Penuh JIAZHAN Industrial

1. Pemurnian Sumber: Proses "Penyingkiran Gas dan Sisa" dalam Peringkat Larutan Pepejal

• Penapisan dan Penyingkiran Hidrogen: Tablet penyingkiran gas tulen tinggi dan ejen penapis digunakan dalam proses penapisan berangkai untuk mengawal kandungan hidrogen bebas dalam leburan aluminium secara ketat di bawah 0.1mL/100g.

• Penapisan Pelbagai Peringkat: Proses membuang sisa (drossing) secara manual dilakukan mengikut jadual untuk menghapuskan sisa terapung sepenuhnya daripada leburan aluminium, bagi memastikan ketulenan bahan mentah.

2. Seni Bina Acuan: Reka Bentuk Ekzos dan Bekalan Berdasarkan Analisis Aliran Acuan CAE

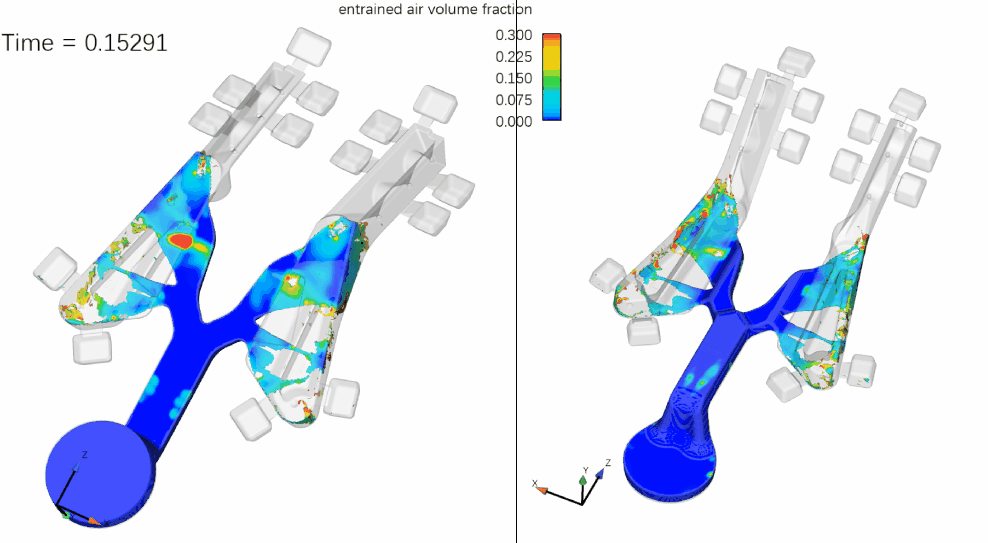

• Pengoptimuman Struktur Saluran: Perisian FLOW-3D digunakan untuk simulasi dinamik bendalir pengiraan (CFD) yang menyeluruh. Saluran tirus direka untuk memastikan leburan aluminium mengisi rongga secara stabil (aliran laminar, bukannya aliran gelora yang ganas), bagi mengelakkan udara terperangkap di bahagian hadapan aliran.

• Sistem Ekzos Skala Penuh: Alur limpah (overflow) kawasan besar dan injap ekzos vakum kecekapan tinggi dipasang secara paksa di hujung rongga acuan di mana logam cecair bertumpu paling akhir, memastikan lebih daripada 95% gas di dalam rongga disedut keluar secara paksa sebelum logam cecair sampai.

3. Kawalan Proses Penuangan Acuan: Suntikan Dinamik Gelung Tertutup Tahap Mikrosaat dan Rantaian Suhu Acuan Jitu

① Fasa Suntikan Perlahan (Pengeluaran Udara Kelajuan Rendah)

• Kunci Kawalan: Kelajuan suntikan perlahan v1 dikira dan dikawal secara ketat (biasanya antara 0.15 hingga 0.3m/s).

• Prinsip Teknikal: Dalam fasa ini, omboh suntikan bergerak ke hadapan, memandu leburan aluminium di dalam silinder (shot sleeve) untuk bergerak ke hadapan dalam gelombang paksi yang lancar dan tidak putus. Teras fizikalnya adalah untuk menggunakan peningkatan tahap cecair aluminium sendiri bagi menolak udara di dalam silinder sepenuhnya ke hadapan ke dalam saluran pengudaraan dan alur limpah. Pergerakan omboh tidak boleh terlalu laju untuk mengelakkan logam cecair daripada melipat dan memerangkap udara di dalam silinder.

② Fasa Suntikan Laju (Pengisian Rongga Kelajuan Tinggi)

• Kunci Kawalan: Apabila cecair logam sampai ke titik simpang antara saluran aliran dan pintu masuk dalam (titik peralihan kritikal), sistem beralih serta-merta ke kelajuan suntikan laju v2 (biasanya mencapai 2.5 hingga 5.0m/s) dalam masa mikrosaat.

• Prinsip Teknikal: Cecair aluminium melalui pintu masuk dalam pada kelajuan yang amat tinggi, mengisi seluruh rongga acuan dalam masa pengisian yang sangat singkat (biasanya kurang daripada 100ms) untuk mengelakkan bahagian hadapan cecair logam daripada mengeras pramatang. Pada masa yang sama, ia berkoordinasi dengan sistem vakum jitu untuk mengekalkan rongga di bawah tekanan ultra-rendah, menekan kebarangkalian udara terperangkap ke had had had mutlaknya.


③ Fasa Peningkatan Tekanan (Pemampatan Dinamik Serta-merta)

• Kunci Kawalan: Pada saat rongga diisi sepenuhnya (beberapa milisaat sebelum pengisian tamat), sistem suntikan bertukar ke fasa peningkatan tekanan tinggi (intensification), dengan tekanan P3 biasanya ditetapkan antara 70 hingga 100MPa.

• Prinsip Teknikal: Oleh kerana aloi aluminium mengecut sebanyak kira-kira 3% hingga 6% semasa peralihan cecair ke pepejal, lubang pengecutan mudah berlaku di bahagian dinding tebal (simpang haba). Pada saat ini, menggunakan tekanan statik besar yang dihantar oleh omboh semasa fasa singkat sebelum pengerasan penuh, rangkaian kristal mikroskopik dimampatkan secara mekanikal dengan kuat. Ini menghasilkan susunan butiran yang sangat padat dan menghancurkan ruang pertumbuhan lubang pengecutan serta keliangan mikroskopik sepenuhnya.

④ Kawalan Suhu Acuan Jitu (Mencapai Imbangan Haba dan Pengerasan Berarah)

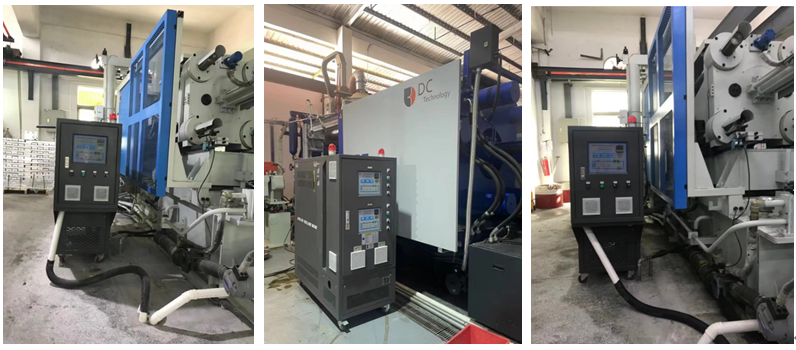

• Kunci Kawalan: Pengawal suhu acuan jitu (MTC) berkuasa tinggi digunakan untuk mengekalkan suhu permukaan acuan dalam keadaan imbangan haba dinamik antara 180°C hingga 280°C.

• Prinsip Teknikal: Berfungsi seiring dengan sistem air penyejuk bintik (spot-cooling) tekanan tinggi berbilang saluran yang direka berhampiran dengan simpang haba komponen, rantaian jitu kawalan MTC dan penyejukan intensif setempat menghasilkan kecunan (gradient) suhu "jauh ke dekat" yang jelas di dalam rongga acuan. Ini memaksa bahagian berdinding nipis yang paling jauh dari pintu masuk mengeras terlebih dahulu, manakala pintu masuk dalam dan saluran utama mengeras paling akhir. Kesannya, apabila komponen mengecut, bekalan cecair aluminium tekanan tinggi yang berterusan daripada saluran aliran mencapai bekalan berarah yang sempurna melalui pintu masuk dalam.

III. Keputusan Akhir: Gelung Tertutup Kebolehkesanan Kualiti Digital Sepenuhnya

Untuk menjamin bahawa setiap komponen automotif yang dihantar kepada OEM mempunyai ketumpatan dalaman yang sempurna, JIAZHAN Industrial telah membina sistem pemeriksaan mikro dan tanpa musnah gelung tertutup:

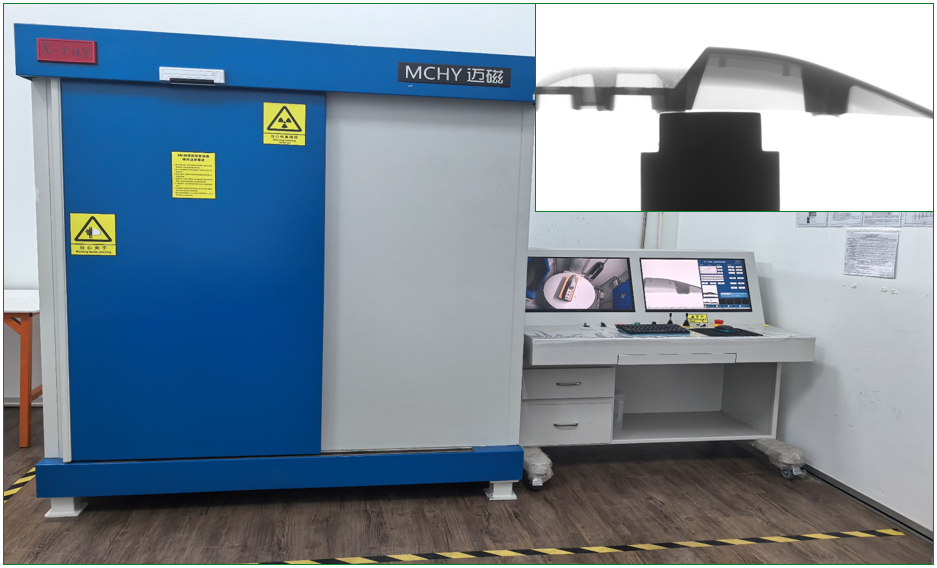

• Pemeriksaan Tanpa Musnah X-RAY Industri: Menggunakan sistem pemeriksaan sinar-X kuasa tinggi (225kV) dan fokus mikro (kurang daripada atau sama dengan 10 mikron), produk siap menjalani pengimbasan kecacatan dalaman. Algoritma imej AI mengira diameter dan peratusan volum kecacatan secara automatik, menyekat sebarang komponen dengan keliangan luar spesifikasi dengan tegas.

• Mesin Pengukur Koordinat (CMM) Berketepatan Tinggi: Sambil memeriksa toleransi geometri dan dimensi secara ketat, sistem ini memastikan lapisan padat dalaman tidak terjejas selepas proses pemesinan.

Kenyataan Teknikal: JIAZHAN Industrial tidak bergantung pada nasib untuk mengelakkan liang udara. Kami bergantung pada keupayaan gelung tertutup digital bagi penapisan bahan, simulasi saluran CAE, peningkatan tekanan dinamik, kawalan suhu acuan jitu, dan pemeriksaan sinar-X untuk mengurangkan kadar kecacatan lubang dalaman penuangan acuan aluminium ke bawah nilai ambang paling ketat dalam rantaian bekalan automotif.
